Wkładki do szczęk zaciskowych

Wkładki zaciskowe Virax - jak działa system zacisku głównego

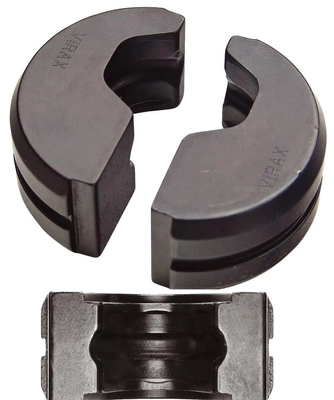

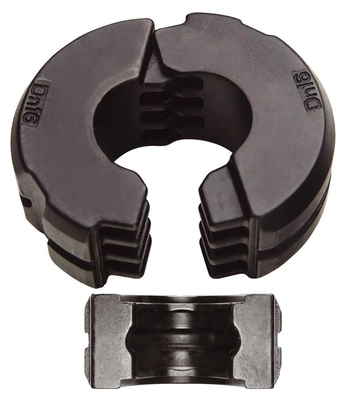

Wkładka do szczęki zaciskowej to niewielki, wymienny segment z powierzchnią roboczą wyprofilowaną pod konkretny profil i średnicę złączki zaprasowywanej. Wkładkę montuje się w zacisku głównym zaciskarki Virax Viper, który przenosi siłę z tłoka na złączkę. Jeden zacisk główny obsługuje więc cały komplet średnic i profili, a zmiana rozmiaru sprowadza się do szybkiej wymiany wkładek.

Według producenta wkładki Virax są lekkie i zajmują mało miejsca, a wykonuje się je z wysokowytrzymałej stali o twardości 33 HRC, co przekłada się na precyzyjny, powtarzalny zacisk. W praktyce oznacza to lżejszą skrzynkę: zamiast kilku pełnych szczęk wozisz zacisk główny i zestaw wkładek pod systemy, które montujesz najczęściej.

Wszystkie produkty w tej kategorii należą do systemu Virax i współpracują z akumulatorowymi zaciskarkami Viper M2X i Viper L2X (akumulatory CAS 18 V) oraz z modelami Viper M20+, M21+ i ML21+. Wybrane wkładki TH i U w mniejszych średnicach pasują również do ręcznych zaciskarek hydraulicznych Viper i26 i Viper i10 - zgodne modele podajemy w nazwie każdej wkładki.

Profile wkładek w ofercie: V, M, TH i U

Profil wkładki musi odpowiadać profilowi złączki, który określa producent systemu zaprasowywanego. W kategorii znajdziesz cztery profile:

• Profil V - wkładki V15, V18, V22 i V28 oraz przesunięte V15 i V18, stosowane przy złączkach do rur metalowych, m.in. miedzianych i ze stali nierdzewnej.
• Profil M - wkładki M22 i M28 oraz przesunięte M12, M15 i M18 do metalowych systemów z profilem M.
• Profil TH - wkładki TH26, TH16, TH20, TH25 i TH32 oraz przesunięte TH16 i TH20 do rur wielowarstwowych PEX/AL/PEX i PEX.
• Profil U - wkładki U16, U20, U25 i U32, przesunięte U16 i U20 oraz zestaw U16-20-25 do systemów wielowarstwowych i PEX.

Osobną grupą są wkładki przesunięte (odsadzone), oznaczane przy wyborze modelu literą P. Odsadzony profil pozwala zaprasować złączkę możliwie blisko przeszkody, np. wzdłuż ściany, przy stropie albo w gęstej wiązce rur. Docenisz to przy podejściach pod grzejniki i w bruzdach.

Jak dobrać wkładkę do zaciskarki i średnicy rury

Dobór wkładki zaciskowej sprowadza się do trzech pytań: jakim narzędziem pracujesz, jakiego profilu wymaga system złączek i w jakim zakresie średnic montujesz instalację.

• Zaciskarka - wkładki V i M oraz rozmiary TH32 i U32 pasują do Viper M2X, L2X, M20+, M21+ i ML21+, ale nie do ręcznych i10 i i26. Wkładka M28 nie jest przeznaczona do modelu M20+.
• Profil - zawsze według dokumentacji producenta złączek. Zgodność systemów z wkładkami Virax producent podaje w katalogu i w aplikacji VIR-APP.
• Średnica - M2X i L2X z wkładkami zaciskają miedź, stal nierdzewną oraz stal ocynkowaną lub węglową w zakresie 12-28 mm, a rury PEX i wielowarstwowe w zakresie 12-32 mm.

Przy ręcznej zaciskarce Viper i26 wybierasz wkładki TH i U o średnicach 16, 20 oraz 25 lub 26 mm. Według producenta i26 z odpowiednimi wkładkami zaciska rury wielowarstwowe do 26 mm i PEX do 25 mm, ale nie jest przeznaczona do stali węglowej ani nierdzewnej. Model i10 obsługuje wkładki TH16, TH20, TH26 oraz U16 i U20.

Rury PEX i wielowarstwowe 40 mm zaciśniesz nie wkładką, lecz mini szczęką TH lub U, którą M2X i L2X przyjmują zamiast zacisku głównego. Takie szczęki, obok kompaktowych szczęk 19 kN innych producentów, znajdziesz w kategorii Szczęki zaciskowe Mini.

Wkładki to jedno z rozwiązań nadrzędnej kategorii Szczęki zaciskowe. Pełne szczęki dobierzesz do klasy narzędzia: Szczęki zaciskowe Mikro do kompaktowych zaciskarek klasy Mikro, Szczęki zaciskowe Standard do maszyn 32 kN i Szczęki zaciskowe XL do dużych średnic. Modułową koncepcję stosują też inni producenci, np. szczęka pośrednia Rothenberger ZBR Compact i szczęka pośrednia REMS Mini Z8 pracujące z pierścieniami zaciskowymi.

Polecane wkładki i zestawy do zaprasowywania

Najczęściej kompletuje się wkładki pod jeden system złączek:

• Komplet V do miedzi - wkładki V18, V22 i V28 uzupełnione o V15 pokrywają typowe średnice instalacji c.o. i wody użytkowej z miedzi.
• Zestaw U16-20-25 - trzy wkładki U zgodne z i26, M2X i L2X dla monterów systemów wielowarstwowych z profilem U.
• Wkładki TH do multilayer - TH16 i TH20 to podstawa przy podejściach i rozprowadzeniach z PEX/AL/PEX, a do pionów sięgniesz po TH32.
• Wkładki przesunięte - V15 przesunięta, M15 przesunięta czy U16 przesunięta do montażu tuż przy ścianie i w ciasnych szachtach.

Jeśli kompletujesz system od zera, sprawdź zestawy z narzędziem: Viper L2X z zaciskiem głównym o liniowej konstrukcji szerokiej na 12 cm oraz Viper M2X z zaciskiem głównym w formie pistoletu, ważącą 2,1 kg z akumulatorem. Obie rozwijają 20 kN i przyjmują zarówno zacisk główny z wkładkami, jak i mini szczęki. Do pracy bez akumulatora sprawdzi się ręczna Viper i26, a pełny wybór narzędzi znajdziesz w kategorii Zaciskarki Mini.

Szczelne połączenie zaczyna się przed zaciskaniem: rurę trzeba uciąć prostopadle i dokładnie ogratować, aby nie uszkodzić o-ringu złączki. Polecamy tu gratownik GTools w wersjach 6-35 mm i 12-54 mm, który gratuje rurę od wewnątrz i z zewnątrz, także rury wielowarstwowe i ze stali nierdzewnej. Gratownik GTools 6-35 mm jest też częścią zestawu Viper L2X z wkładkami V15-V28. Narzędzia do cięcia dobierzesz w kategorii Obcinaki do rur.

Doradztwo i serwis Grupy ANB

Jako Grupa ANB doradzamy, sprzedajemy i serwisujemy narzędzia dla instalatorów od 1992 roku. Prowadzimy ogólnopolski serwis: naprawy gwarancyjne narzędzi RIDGID i GTools oraz naprawy pogwarancyjne marek RIDGID, GTools, REMS, Rothenberger i Virax, w tym zaciskarek Viper. Zapewniamy dostęp do oryginalnych części zamiennych, również do modeli sprzed wielu lat.

Wkładki Virax objęte są 5-letnią gwarancją producenta z wyłączeniem profilu roboczego. Nie wiesz, jaki profil wskazuje producent Twoich złączek albo czy wkładka pasuje do Twojej zaciskarki? Zadzwoń lub napisz do doradców naszego sklepu dla instalatorów - pomożemy skompletować zacisk główny i wkładki pod zakres średnic, z którym pracujesz na co dzień.

FAQ - wkładki do szczęk zaciskowych

1. Do jakich zaciskarek pasują wkładki z tej kategorii?
   Wszystkie wkładki w kategorii należą do systemu Virax Viper i montuje się je w zacisku głównym zaciskarek Viper M2X, L2X, M20+, M21+ i ML21+. Wybrane wkładki TH i U o średnicach 16-26 mm pasują też do ręcznych zaciskarek Viper i26 i i10. Do zaciskarek RIDGID, REMS czy Rothenberger dobierz szczęki lub szczęki pośrednie przeznaczone do tych narzędzi.
2. Czy wkładką zacisnę rurę wielowarstwową 40 mm?
   Nie. Zaciskarki Viper M2X i L2X z wkładkami obsługują rury PEX i wielowarstwowe do 32 mm oraz rury metalowe do 28 mm. Do średnicy 40 mm w profilu TH lub U potrzebna jest mini szczęka montowana w zaciskarce zamiast zacisku głównego.
3. Czym różni się wkładka przesunięta od standardowej?
   Wkładka przesunięta ma odsadzony profil, dzięki któremu zaprasujesz złączkę możliwie blisko przeszkody, np. wzdłuż ściany lub stropu. W kategorii dostępne są przesunięte wkładki V15, V18, M12, M15, M18, TH16, TH20, U16 i U20.
4. Czy wkładki TH25 i TH26 można stosować zamiennie?
   Nie. TH25 i TH26 odpowiadają rurom wielowarstwowym o różnych średnicach zewnętrznych, stosowanym w różnych systemach. Wkładkę dobierasz dokładnie do średnicy i profilu wskazanego przez producenta złączek, a zgodność potwierdzisz w katalogu Virax lub aplikacji VIR-APP.
